AS3ホッパー

（Anti-scattering hopper）

粉砕機からスプル/ランナーの飛散を防止する！


成形現場で多くの方々が悩んでいた

粉砕機のスプル/ランナー飛散防止対策！

今までプラダンで苦戦していた

ご担当者へ朗報！

AS3ホッパーで飛散防止対策に

終止符を打ちませんか！

これが 2025年 成形現場で
超話題の AS3ホッパー！

粉砕機にAS3ホッパーを載せる事で
スプル/ランナーの飛散防止に役立ちます！
（ハーモ粒断機 SPCⅢ-C750に搭載）

■特長
・ALL ステンレス！
・もちろん！日本製です！
・電力やエアーが不要です！
・対応粉砕機メーカーは7社！
・粉砕機に載せるだけ！（工具等不要）
・シュター開閉の強弱を任意で設定可能！
・各粉砕機メーカーに対応したアタッチメント同梱！
・特許出願中:【特願2023-094343】


AS3ホッパーの実際の動き

2024年11月に開催された『名古屋プラスチック工業展』にて、ハーモ製粒断機１馬力にAS3ホッパーを搭載したデモ機の様子です。
ハーモ製粒断機0.5馬力にAS3ホッパーを搭載し、3gのランナーを粉砕中です。シューター部分にある「バランス調整機能」で、1ショットに1回開閉するように設定しています。今回は左側のシューターは開かない様に設定し、右側にのシューターだけ下がる設定にしました。勿論、同じバランスで両方のシューターを同時開閉する事も簡単です。

松井製作所製MGL２-300J（2馬力）にAS3ホッパーを搭載しました。ランナー落下後、シューター（ハネ）が閉じるのが若干遅いですが、これは「バランス調整機能」で1ショットに1回開閉するように設定しているからであり、もう少し早く閉じる様にするには、２ショットに1回開閉するように設定する事で、対応可能です。

まだ粉砕機をプラダンで囲ってますか？

  • 時代の流れは、環境向上（工場内外）も求められてきているのが現状なのに、未だプラダンで粉砕機を囲っていませんか？
  • それにプラダンで粉砕機を囲っても直ぐにガタがきてズレてくるし！
  • そして徐々にプラダンが摩耗し、その結果　端材がホッパー内に落ちてしまう！これぞ、異物混入！！
  • しかも、プラダンは飛散をカバーしているようで、実は案外、飛散しているのが現状！
  • せっかく成形機やロボットが綺麗でも、プラダンだと見栄えが悪いし現場が汚く見えてしまう！
  • 今迄にこれと言って、飛散防止に有効な対策が無いから仕方なかったけど、これからはAS3ホッパーで飛散防止！
  • ここをクリックして表示したいテキストを入力してください。

news

第28回 ものづくり ワールド に出品予定！

プラスコムブースにお越しください！

【展示会】第28回 ものづくり ワールド [大阪]
【会期】2025年10月1日(水)～3日(金) 10:00～17:00
【会場】インテックス大阪 3号館【工場設備・備品展】
【ブース】　3号館21-11　　　　　　
■詳細はこちらから！

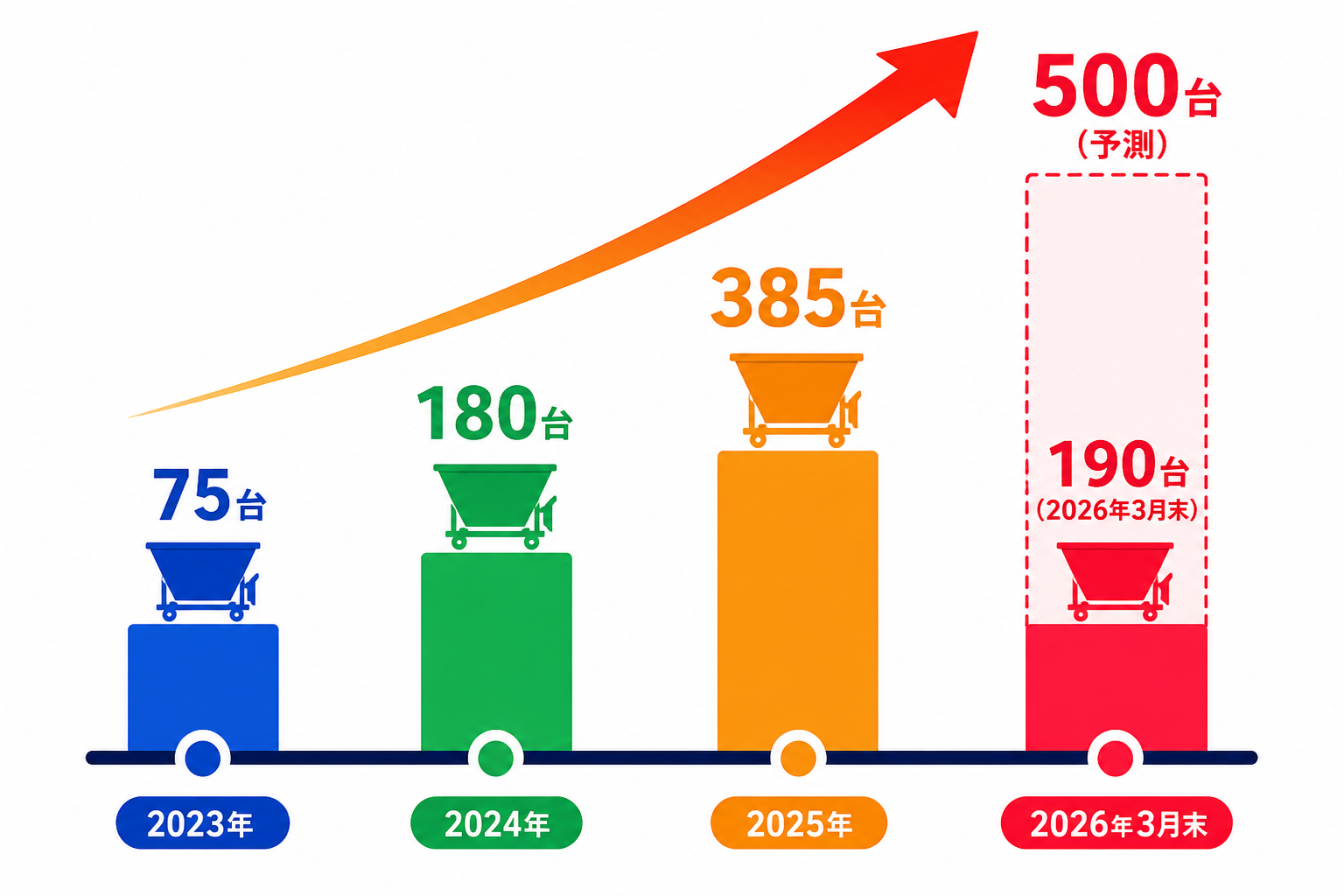

2025年9月時点 累計販売台数500台到達‼

2023年1月の発売開始以来、お陰様で国内累計販売台数は500台に到達いたしました。特に成形機を多数保有される工場においては、「樹脂粉等の飛散による作業効率低下や清掃負担を大幅に軽減できた」との評価をいただいており、導入先各社様より高いご満足の声を頂戴しております。

2025年2月 Instagramを始めました！

Instagramで、このたびAS3ホッパーに関するリールならびに各種投稿を新たに公開いたしました。
是非、ご覧ください！
https://www.instagram.com/as3_hopper/

2024年11月 名古屋プラスチック工業展にAS3ホッパー協賛出品

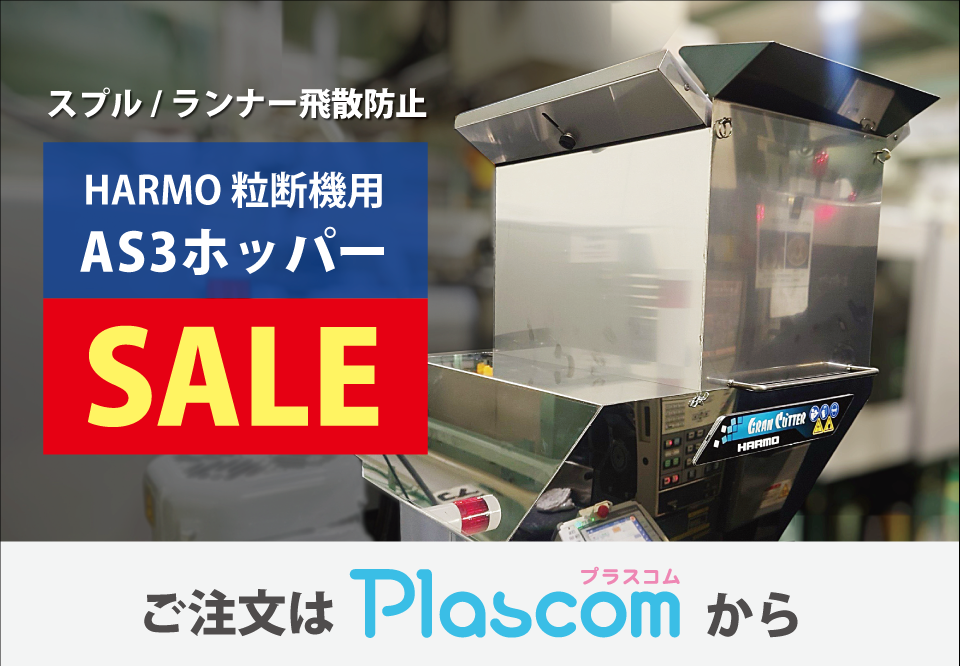

2024年9月「プラスコム」のと提携開始！

(株)松井製作所 プラスコム事業部が送る
射出成形業界向けECサイト
【プラスコム】にAS3ホッパー登場‼️
カテゴリ別 売れ筋ランキング「検査/後工程」で１位
価格を知りたい方はここをクリック！

2024年6月　製造業の再生プラスチック使用量に国が目標設定　使用実績の報告義務化する方針



『製造業の再生プラスチック使用量に国が目標設定、使用実績の報告義務化も 罰則も検討...』（2024.6.26読売新聞オンラインより）

政府は大量のプラスチックを使用する製造業に対し、再生材の使用量の目標設定や使用実績の報告を義務化する方針を固め規制強化で脱炭素化を後押しする。

2023年11月 IPF Japan
2023年IPF Japan 国際プラスチックフェアにてハーモブースに協賛出品させて頂きました。即席での参考出品にもかかわらず大きな反響を頂きました。「ありそうで、無かった！」との声を頂戴しました。粒断機との相性も良く多くのお客様から絶賛を頂きました。

AS3ホッパーの仕組み！

■スプル/ランナーが投下されると！
取出機から落下したスプル/ランナーは、AS3ホッパーの上部にある、2枚の上下可動するシューターに解放され落下すると、スプル/ランナーの自重でシューターが下がり、粉砕機内に落ちます。
■自重でシューターが開きます！
スプル/ランナーの自重でシュターが開きラAS3ホッパー内に落ちた後、シューターは、バランスを保ちながら元の状態に戻り閉じます。ランナーが軽量の場合は、シューター背面にある「バランス調整機能」で微調整してください。
小見出し
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

特許出願中！バランス調整機能

■バランス調整機能の設定方法

軽量ランナーがASホッパーに落下した時、シューターが下がらない場合がありますが、この場合はバランス調整機能で調整できます。まず、ランナーを開かないシューターに載せ、側面にある「バランス調整機能」を上下にスライドし、シューターが開いた位置でネジを固定します。この調整を2枚のシュターに施します。ただし、軽量ランナーが調整でも開かない場合は、1ショットの開閉ではなく、２～３ショットで開くようになります。

■こんな使い方も出来ます

ランナーの投入角度を調整出来ます。例えば、右側のシューターは、バランス調整を下方向へスライド固定し負荷を少なくし、左側のシューターはバランス調整を上方向へスライドし負荷を強くするように固定します。バランス調整機能を調整する事により、２つのシューターに強弱の負荷を掛け、ランナーの投入角度を微妙に調整する事が出来ます。

小見出し

ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

バランス調整機能を微調整！



ASホッパーのバランス調整機能の設定を、4ショット目でシューターが開くようにしました。先の動画のように1サイクルで1回シューターが開くと言う事は、毎回開いた際にランナが飛散するリスクを背負っているのです。逆にこの動画のように、4ショットに1回の開閉であれば、ランナ飛散のリスクは1/4に減ると言う事にもなります。バランス調整機能は、このような調整も可能です！

粉砕機に載せるだけ！

1:搭載可能な粉砕機メーカー
粉砕機メーカーは、ハーモ製を中心に、シュトルツ・ホーライ・ホロン・松井製作所・カワタ・旧渡辺製鋼所の7社です。（ハーモ製以外はアタッチメントで対応）３馬力相当までの型式に対応します。古い型式や改造、ホッパー部分に打痕等の損傷がある場合は、取り付ける事が出来ないケースもあります。
2:アタッチメントが同梱！
ハーモ製（粒断機）以外の場合は、アタッチメントを取付けてご利用頂けます。（ボルト固定などはありません）AS3ホッパーにアタッチメントをとりつけると基本の全高にプラス約30㎜高くなります。
3:アタッチメント取付け例
画像のAS3ホッパー（AS3-SPC2-1500）本体は、シュトルツSX-340との互換性を維持するためにアタッチメントが装着されています。標準仕様ではアタッチメントの全高は約30㎜ですが、特定の用途に応じてカスタマイズが可能です。画像では、特注の130㎜延長アタッチメントを装着しています。
4:全高は馬力で指定されます
ASホッパーの全高に関しては、上記画像を参照してください。0.5馬力～３馬力相当の基本の全高です。これ以外の全高をご希望の場合は、延長アタッチメントの取り付けとなります。（基本サイズより低層でのご依頼は応相談）詳細は「見積依頼用ヒアリングシート」にてご依頼ください！
5:アタッチメント搭載例
ハーモ製 粒断機SPCⅡ-750（特大ホッパー）にAS3-SPC-750を搭載図面です。
赤字部分がアタッチメントで粒断機のテーパー部分もフィットして装着出来ます。
6:その他条件！
・ホッパー間口は３馬力相当以内
・粉砕機のホッパー間口が正方形か長方形
・ホッパーに特殊な追加工をしていない事
・ホッパー部分が変形・欠損していない事
・ハーモ製以外はアタッチメントが必要
小見出し
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

オプション

1:通気口
吸引ローダーがONになった時点で、気流が上から下へ流れる為、まれにシューター（滑り台）が100%閉じず、ローダー吸引時に10㎜前後開いてしまう事があります。これを回避したい場合に通気口をお勧めします。
2:延長アタッチメント
馬力により3パターンの全高が設定。
・0.5馬力＝125㎜
・1馬力＝180㎜
・2馬力＝270㎜
これ以外の全高をご希望の場合、延長アタッチメントで底上げします。（ハーモ製粒断機にはこのOPは付帯できません。全高を特注で延長します）
3:覗き窓
ホッパー内でのランナーのブリッジ確認が必要な場合、AS3ホッパーの片側に覗き窓を取り付ける事が出来ます。窓の大きさは1馬力で縦：70㎜・横：150㎜です。
小見出し
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
ボタン

ホッパーの形状にはご注意を！

粉砕機のホッパー部分に画像のような皿が取付けてある場合は、取り外してください。取り外す事が出来ない場合はAS3ホッパーは搭載できません。取り外した状態で下記の➊➋❸の内寸をご教授ください。

お見積に関して

➊➋➌の内寸が必要です

➊～➌の内寸を1㎜単位で正確に教えてください。内寸にわずかでも誤差があるとAS3ホッパーがフィットしませんのでご注意ください。

ホッパーの➊縦＋➋横の合計サイズが1,000㎜を超える場合

ホッパーの➊縦＋➋横の合計サイズが1,000㎜を超える粉砕機にはAS3ホッパーは取り付ける事が出来ません。(概ね3馬力相当の粉砕機まて)

お客様の声

茨城県　ASホッパー30台導入（旧型）

エアゾールノズル成形
ASホッパーを2023年の早い段階で導入した背景には、製造プロセスにおける品質向上の必要性がありました。導入前は、ランナーの飛散を防ぐために自作の延長ホッパーを使用していましたが、完全に飛散を防ぐことは難しく、結果として製品内への異物混入が発生していました。この問題は我々にとって大きな課題であり、品質管理の観点からも非常に頭を悩ませていました。

しかし、AS3ホッパーの導入により状況は劇的に改善されました。導入後は、ほぼ100％に近い確率で混入事故が防止され、製品の品質が大幅に向上しました。この成果は、我々の製造プロセスにおける効率性と信頼性を高めるだけでなく、顧客満足度の向上にも寄与しています。

さらに、お取引先様が工場を巡回された際には、ASホッパーの導入による飛散防止効果について高く評価していただきました。この評価は、我々の製品とプロセスに対する信頼を強化するものであり、今後のビジネス関係の発展にも良い影響を与えると考えています。ASホッパーの導入は、品質向上と顧客満足度の向上において重要なステップとなりました。

VOICE

長野県　AS3ホッパー70台導入

自動車部品成形
自動車部品成形における製造プロセスでは、粉砕機からのランナー飛散が長らく課題となっており、製品品質や作業環境に影響を及ぼしていました。この問題を解決するために、当初は他社製の飛散防止ホッパーの導入を検討していました。しかし、そのような中でハーモさんからAS3ホッパーの提案を受ける機会がありました。

AS3ホッパーの特徴や利点について詳しい説明を受けた後、デモ機を用いて実際の現場での性能を検証しました。その結果、AS3ホッパーが我々の求める飛散防止機能を十分に備えており、現場の生産性を高めることができると判断しました。これを受けて、2023年7月からは月に3台から5台のペースでAS3ホッパーの導入を進めることに決定しました。

AS3ホッパーの導入は、特にデリケートな管理体制が求められる弊社にとって非常に有効であり、飛散問題の解決により製品の品質向上が図られただけでなく、作業環境の改善にも大きく寄与しています。これにより、従業員の作業効率も向上し、結果として顧客満足度の向上にもつながっています。AS3ホッパーの導入は、弊社の業務プロセスの改善に大きく寄与できました。
VOICE

栃木県　AS3ホッパー24台導入

大手文具メーカー
文具メーカーである当社は、製造工程においてランナーの長さが原因となる粉砕機内でのブリッジ現象に対処する必要がありました。これまで、プラダンを用いて粉砕機を囲う方法を試みておりましたが、プラダン自体の摩耗や位置ずれが頻発し、安定した飛散防止効果を十分に発揮することができませんでした。このため、さらなる改善策を模索しておりました。

2023年に開催された国際プラスチックフェア（IPF）において、ハーモブースで展示されていたAS3ホッパーに出会い、その革新的な設計と高い飛散防止効果に強い関心を抱きました。AS3ホッパーは、粉砕機内での素材の流れを最適化し、飛散を最小限に抑えることができるとの評価を得ており、当社のニーズに非常に適合するものでした。

このような背景から、当社はAS3ホッパーの導入を即決し、毎月2台ずつ段階的に導入する計画を立てました。最終的には、全ての粉砕機にこのホッパーを搭載することで、製造工程の効率化と安全性の向上を目指しております。これにより、製品品質の向上とコスト削減が期待され、さらには従業員の作業環境の改善にも寄与するものと考えております。
VOICE

小見出し

サンプル 太郎
ここをクリックして表示したいテキストを入力してください。テキストは「右寄せ」「中央寄せ」「左寄せ」といった整列方向、「太字」「斜体」「下線」「取り消し線」、「文字サイズ」「文字色」「文字の背景色」など細かく編集することができます。
VOICE

よくある質問とご注意事項

■部品の脱落が心配！

当社の製品は、高品質な素材を使用し、厳密な品質管理と設計を行っております。シューター（開閉部分）にはNSK社製のベアリングを使用しており、またバランス調整機能につきましても、万が一異常があった場合でもパーツが粉砕機内に落ちる事が無くBOX内に収まる設計となっております。安心してご使用いただけますよう部品の脱落については万全を期しております。但し、ご使用の粉砕機が、刃の欠損、変速機、カム、起動機構部品などに異常があり、ガタつきが顕著な場合、AS3ホッパーの耐久性が低下する可能性があります。そのため、粉砕機のメンテナンスに際しては、十分な注意を払い、各部品の状態を適切に確認・管理してください。

■自社の粉砕機にフィットするか？

現在、製作可能な粉砕機メーカーは、ハーモ・シュトルツ・ホーライ・ホロン・松井製作所・カワタ・旧 渡辺製鋼所の7社で、３馬力相当までの型式に対応します。（ハーモ以外の粉砕機はアタッチメントが必要です）ただし、お使いの粉砕機ホッパー部に「打痕」や「ゆがみ」がある場合や古い型式の場合、装着出来ないケーもあります。ご不明点がございましたら、お気軽にお問い合わせください。

■保証期間と耐久性は？

製品の保証期間は、1年です。また、製品の耐久性については、ご使用状況により異なりますが、お客様が長期間ご使用いただけるよう、品質にこだわった製品を提供しておりますが、粉砕機及びAS3ホッパーの定期的なメンテナンスを宜しくお願い致します。

■日本国外（輸出）に関して！
現在AS3ホッパーは、海外への輸出はしておりません。日本国内での使用に限ります。万が一、日本国外へ持ち出し海外でご使用になられた場合の故障・事故等の補償は免責となりますのでご注意ください。

■アタッチメントに関して
ご使用中の粉砕機がハーモ製以外の場合は、アタッチメントが必要です。（一部、例外機種有り）AS3ホッパーのサイズが異なる場合、互換性を持たせる為、アタッチメントが必要となりますので見積依頼後に送られてくるヒアリングシートに現在お使いの粉砕機の投入口の内寸をご記入ください。

■AS3ホッパー設置場所の環境に関して！
AS3ホッパーは先端が四方に広がっていますので、粉砕機にAS3ホッパーを搭載した時に成形機やその他、周辺機器・トラバースのチャック等に干渉しない事を必ず確認してください。
